Тепловая маскировка котельных и модульных зданий в Туле

Тепловая маскировка котельной или модульного здания снижает заметность нагретого контура в инфракрасном диапазоне: экранируются стены, кровля и вентиляционные выбросы. В Туле мы поставляем и монтируем два варианта — сэндвич-экран по каркасу ЗОК и ангар с открытыми торцами. Маскировка не заменяет физическую защиту от БПЛА: она работает только в паре с ЗОК по СП 542.1325800.2024.

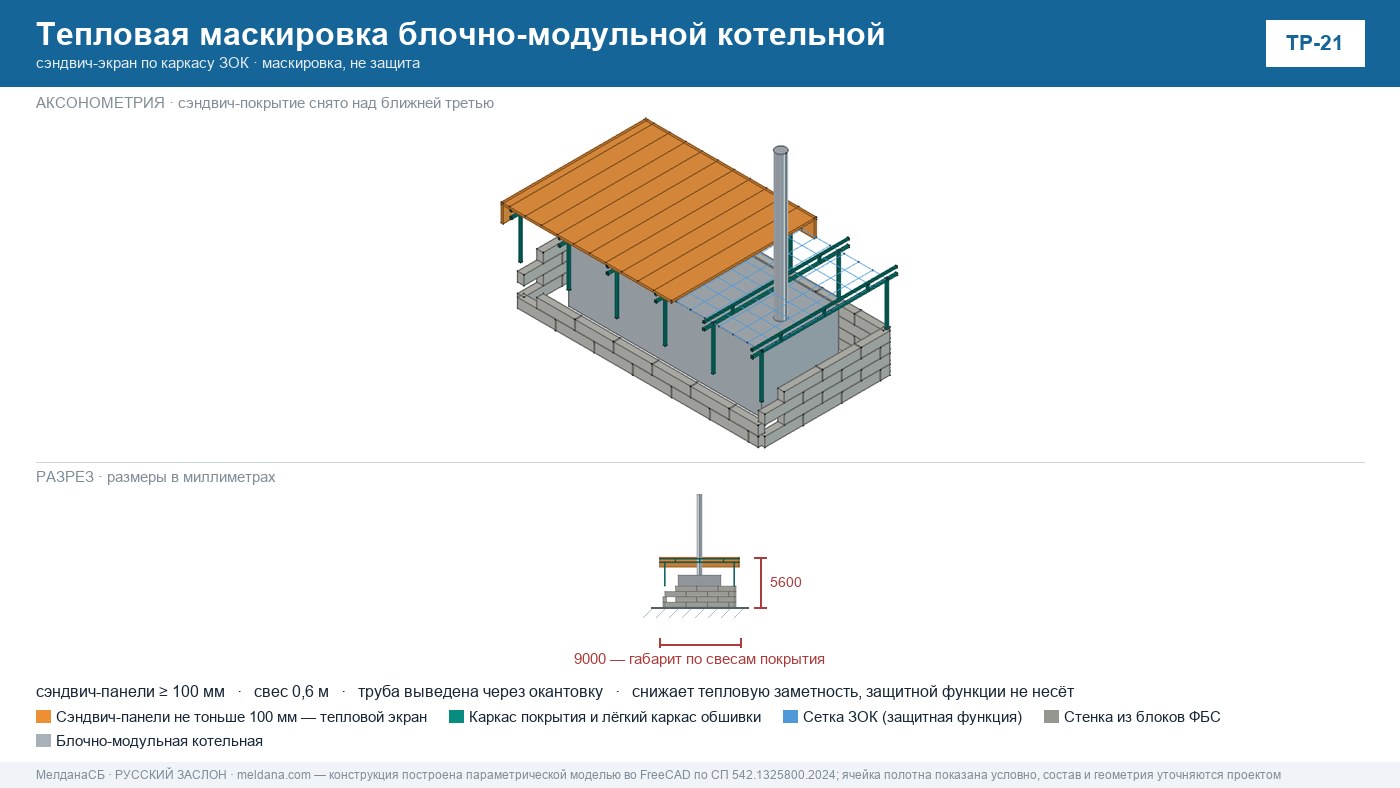

Чертёж тепловой маскировки котельной с сэндвич-экраном по каркасу ЗОК

Почему котельная заметна в тепловом диапазоне

Работающее котельное оборудование, дымовая труба, вентиляционные выбросы и нагретые ограждающие конструкции формируют контрастную тепловую сигнатуру. Чем выше разница между температурой объекта и окружающей застройкой, тем проще выделить котельную на фоне площадки. Задача тепловой маскировки — экранировать прямое излучение от стен и кровли, а также размыть тепловой контур входных и выходных отверстий.

Для блочно-модульных котельных восьми типоразмеров — от 10,8×4,8×3,6 до 16×14×4,2 м — применяется та же логика: сначала оценивается зона теплового излучения, затем подбирается конструктив экрана или ангара, не создающий помех работе оборудования.

Два варианта тепловой маскировки

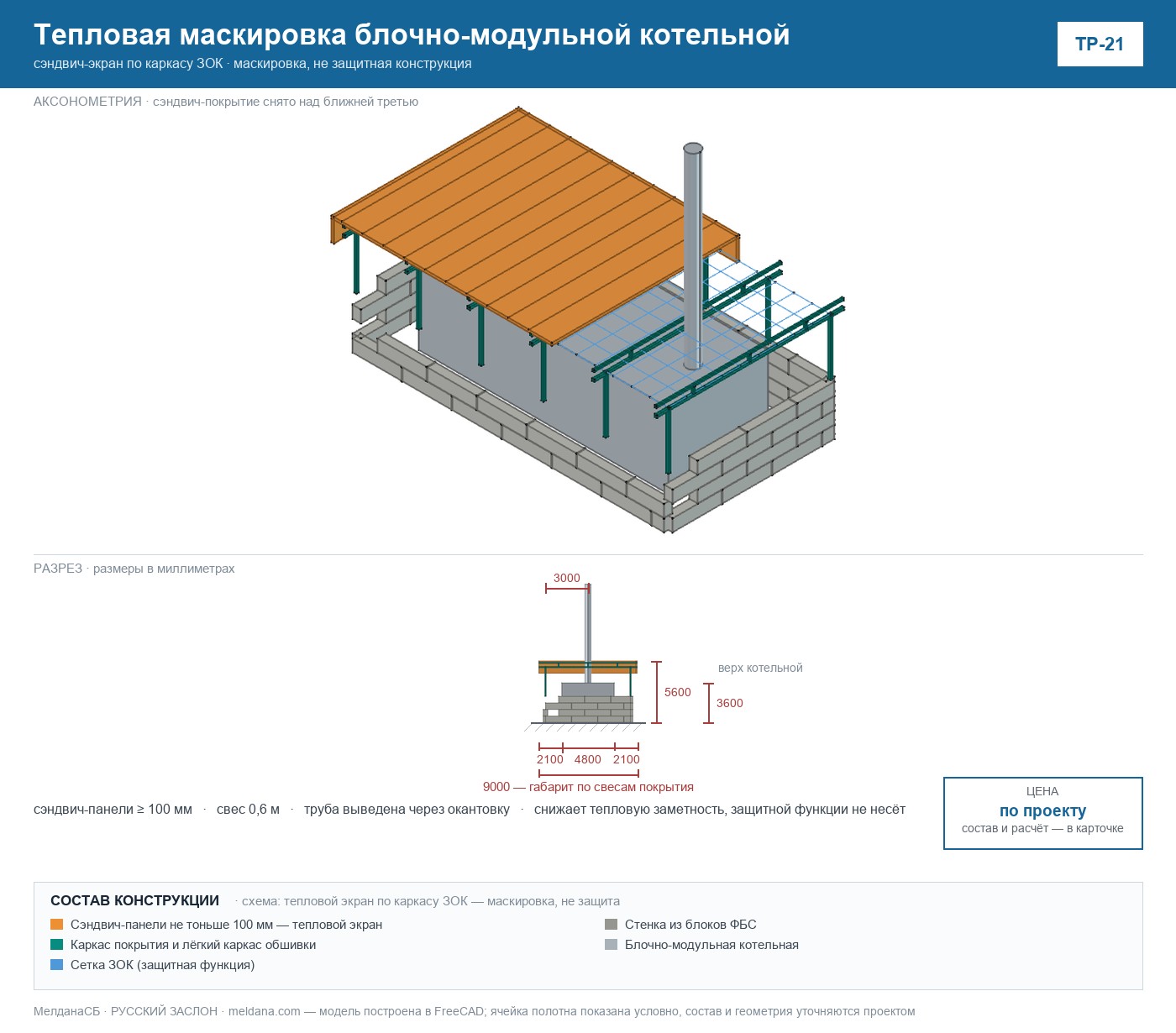

Сэндвич-экран по каркасу ЗОК. Сэндвич-панели не тоньше 100 мм монтируются по несущему каркасу защитного ограждения. Экран снижает тепловую заметность стен и кровли, при этом остаётся частью единой конструкции с ЗОК.
Ангар с открытыми торцами. Над котельной или модульным зданием устанавливается лёгкий ангар: торцы остаются открытыми, что сохраняет естественную вентиляцию и тягу. Такой вариант удобен для объектов с дымовой трубой и интенсивным воздухообменом.

Оба решения адаптируются под габариты котельной, расположение технологических проёмов и расчётные ветровые нагрузки. Материалы подбираются с учётом условий площадки в Туле.

Тепловая маскировка не заменяет ЗОК

Важно: тепловая маскировка снижает тепловую заметность, но защитной конструкцией НЕ является. Она не останавливает контактный подрыв, не перехватывает осколки и не заменяет стены или сетчатое покрытие ЗОК. Поэтому маскировка ставится только вместе с ЗОК: сначала закрывается физический контур защиты, затем на тот же каркас или рядом монтируется тепловой экран.

Для объектов в Тулы мы проектируем ЗОК и тепловую маскировку как совместное решение: защитная конструкция отвечает за уровень защиты по СП 542.1325800.2024, а экран — за снижение инфракрасной сигнатуры.

Вывод трубы, вентиляция, снег и ветер

Дымовая труба. Выводится через открытый торец ангара или через технологический проём в сэндвич-панелях. Конструктив не перекрывает расчётную тягу и не уменьшает сечение газохода.
Вентиляция. Приточные и вытяжные проёмы остаются свободными. Схема маскировки учитывает требуемый воздухообмен котельной и не создаёт зон застоя.
Снег. Каркас и панели рассчитываются на нормативную снеговую нагрузку. Уклоны и свесы исключают образование снеговых мешков на кровле экрана.
Ветер. Каркас ЗОК или отдельная рама проверяется на ветровое давление. Сэндвич-панели толщиной не менее 100 мм крепятся к несущим элементам с учётом пульсации ветра.

Что входит в услугу

Выездное обследование объекта и анализ контура нагретых поверхностей.
Расчёт габаритов экрана или ангара, проверка несущего каркаса на снеговую и ветровую нагрузку.
Поставка сэндвич-панелей, элементов каркаса и крепёжных узлов.
Монтаж тепловой маскировки по месту, включая примыкания к ЗОК.
Исполнительная документация и гарантия 5 лет на выполненные работы.

Стоимость и ориентиры

Тепловая маскировка ТР-21 рассчитывается по проекту. Итоговая цена зависит от площади экрана, типа каркаса, ветрового района и необходимости совмещения с ЗОК. Ориентир затеняющего покрытия — 95 руб./м² по материалу и 270 руб./м² по монтажу; точная стоимость определяется после обследования.

Готовим расчёт тепловой маскировки и ЗОК для котельной

✓ Обследование и расчёт ✓ Поставка материалов ✓ Монтаж под ключ

Получить расчёт →

Частые вопросы

Тепловая маскировка может заменить ЗОК?

Нет. Маскировка снижает тепловую заметность, но не является защитной конструкцией и не останавливает поражающие факторы. Она монтируется только вместе с ЗОК по СП 542.1325800.2024.

Можно ли смонтировать маскировку без ЗОК?

Технически можно, но это не даст защиты от БПЛА. В таком случае объект остаётся открытым для контактного подрыва и осколков, поэтому мы рекомендуем совмещать маскировку с физическим контуром защиты.

Как решается вывод дымовой трубы?

Через открытый торец ангара либо технологический проём в сэндвич-панелях. Сечение газохода и тяга сохраняются, противопожарные отступы учитываются в проекте.

Как конструкция ведёт себя при снеге и ветре?

Каркас рассчитывается на нормативные снеговую и ветровую нагрузки для площадки в Туле. Сэндвич-панели толщиной не менее 100 мм крепятся к несущим элементам, уклоны исключают снеговые мешки.

Сколько стоит тепловая маскировка?

Стоимость определяется проектом. Ориентир затеняющего покрытия — 95 руб./м² по материалу и 270 руб./м² по монтажу. На итог влияют площадь, тип каркаса и совмещение с ЗОК.
