Защита водонапорной башни от дронов в Туле — ЗОК ЗАСЛОН по СП 542

Водонапорная башня — самая заметная цель на территории водоканала: высотный силуэт, видимый за километры, и при этом тонкостенная конструкция без какой-либо стойкости к удару. Разрушение бака означает не только потерю регулирующего объёма, но и обрушение многотонной массы воды на площадку.

МелданаСБ — производитель бренда ЗАСЛОН — проектирует и монтирует защитные ограждающие конструкции (ЗОК) для объектов водоснабжения и водоотведения в Туле и по всей России. Ниже — типовое решение по этому объекту: конструкция, параметры, нормативная рамка и бюджет.

Что происходит при попадании БПЛА

• Пробитие бака — мгновенная потеря регулирующего и противопожарного объёма
• Обрушение конструкции башни на соседние сооружения и коммуникации
• Потеря напора в сети: насосы переходят в режим постоянной работы без буфера
• Заметный ориентир: башня используется как точка наведения на всю площадку
• Восстановление башни — это капитальное строительство, а не ремонт

Что требует закон

Объекты водоснабжения и водоотведения защищаются по собственному профильному акту — ПП РФ № 1467 от 23.12.2016: категорирование по численности обслуживаемого населения, комиссионное обследование, паспорт безопасности и инженерно-технические средства охраны. Требования «промышленного» ПП № 258 и «транспортного» ПП № 588 на водоканал не распространяются.

Что защищаем на объекте

Контур защиты определяется не периметром территории, а перечнем узлов, поражение которых останавливает технологический процесс:

• Бак башни — основная поражаемая зона
• Ствол и опорная часть конструкции
• Трубопроводы подачи и разбора, обратный клапан
• Площадка обслуживания и лестничные марши
• Оборудование телеметрии уровня

Обстройка вместо клети: почему схема другая

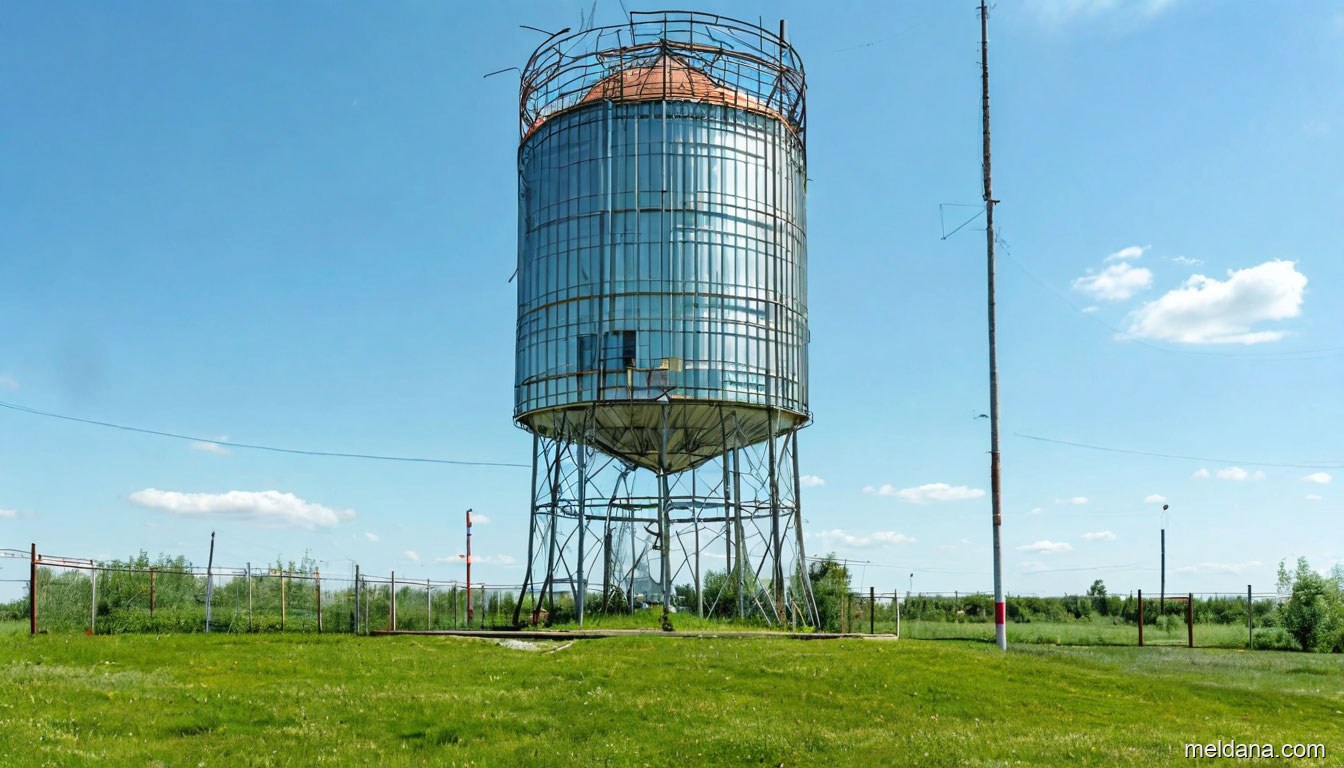

Для высотного сооружения независимая клеть высотой 30 м экономически абсурдна: потребовались бы мачты и площадь полотна в разы больше самого объекта. Поэтому башня защищается обстройкой — каркас из хомутовых или клиновых лесов возводится вокруг ствола по всей высоте, полотно двойного кручения крепится на каркас, тросовые пояса ставятся с шагом по высоте.

• Каркас на собственных фундаментах. Обстройка опирается на грунт, а не на ствол башни: тонкостенный ствол не рассчитан на восприятие удара через крепления.
• Раскрепление без нагрузки на бак. Диагональные связи и ветровые раскосы воспринимают ветровую нагрузку самого каркаса — башня остаётся ненагруженной.
• Полотно по всей высоте. Ключевая зона — бак и верхняя треть ствола, но полотно ведётся от отметки +2 м, чтобы исключить подлёт снизу по настильной траектории.
• Стоимость выше в пересчёте на квадратный метр. Обстройка примерно в 2,6 раза дороже клети на единицу площади полотна: работа на высоте, поштучный монтаж, леса по всей высоте. Зато площадь полотна невелика — итоговый бюджет остаётся сопоставимым с защитой здания насосной.

Параметры типового решения

Уровень защиты и расчётные нагрузки

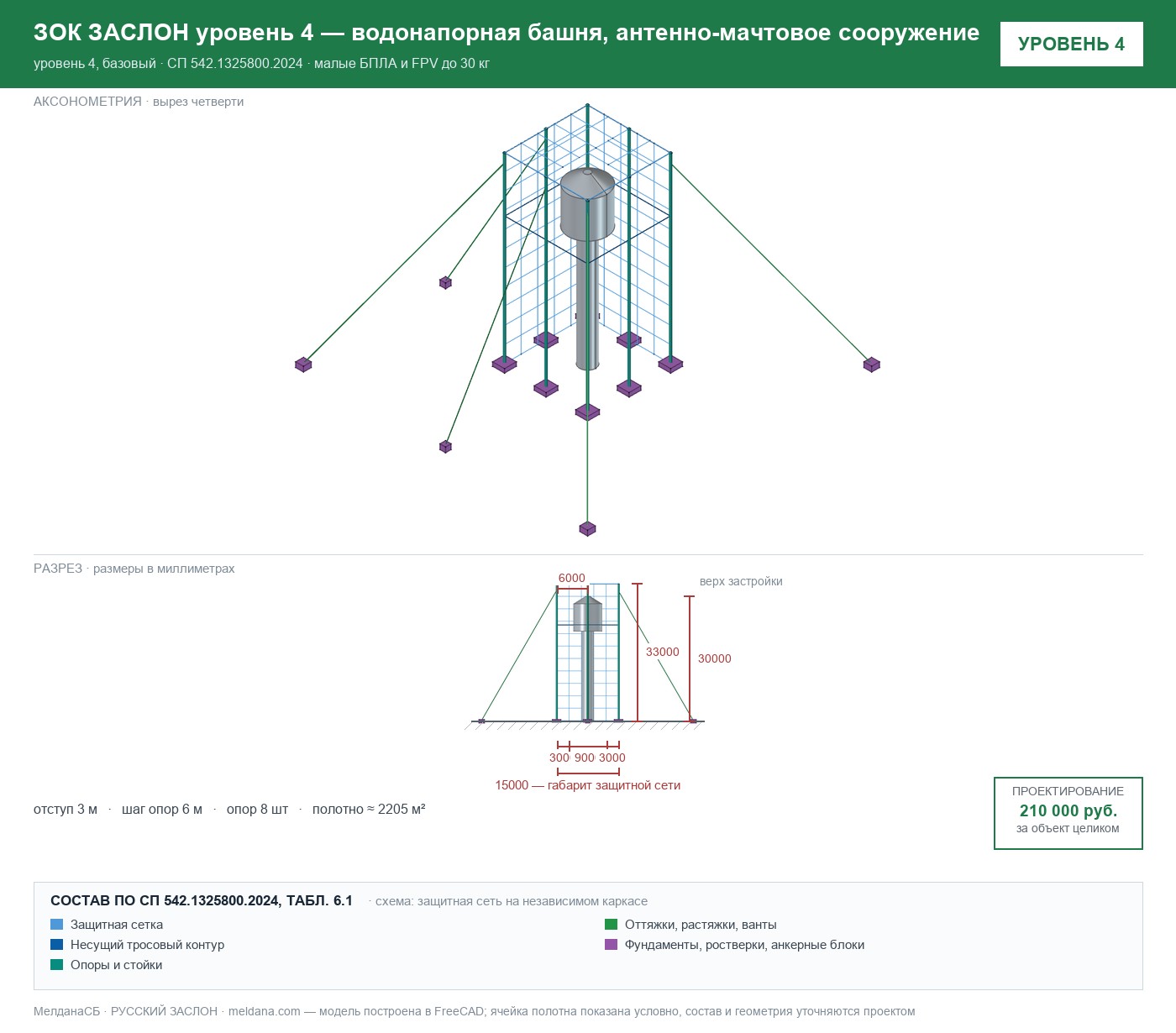

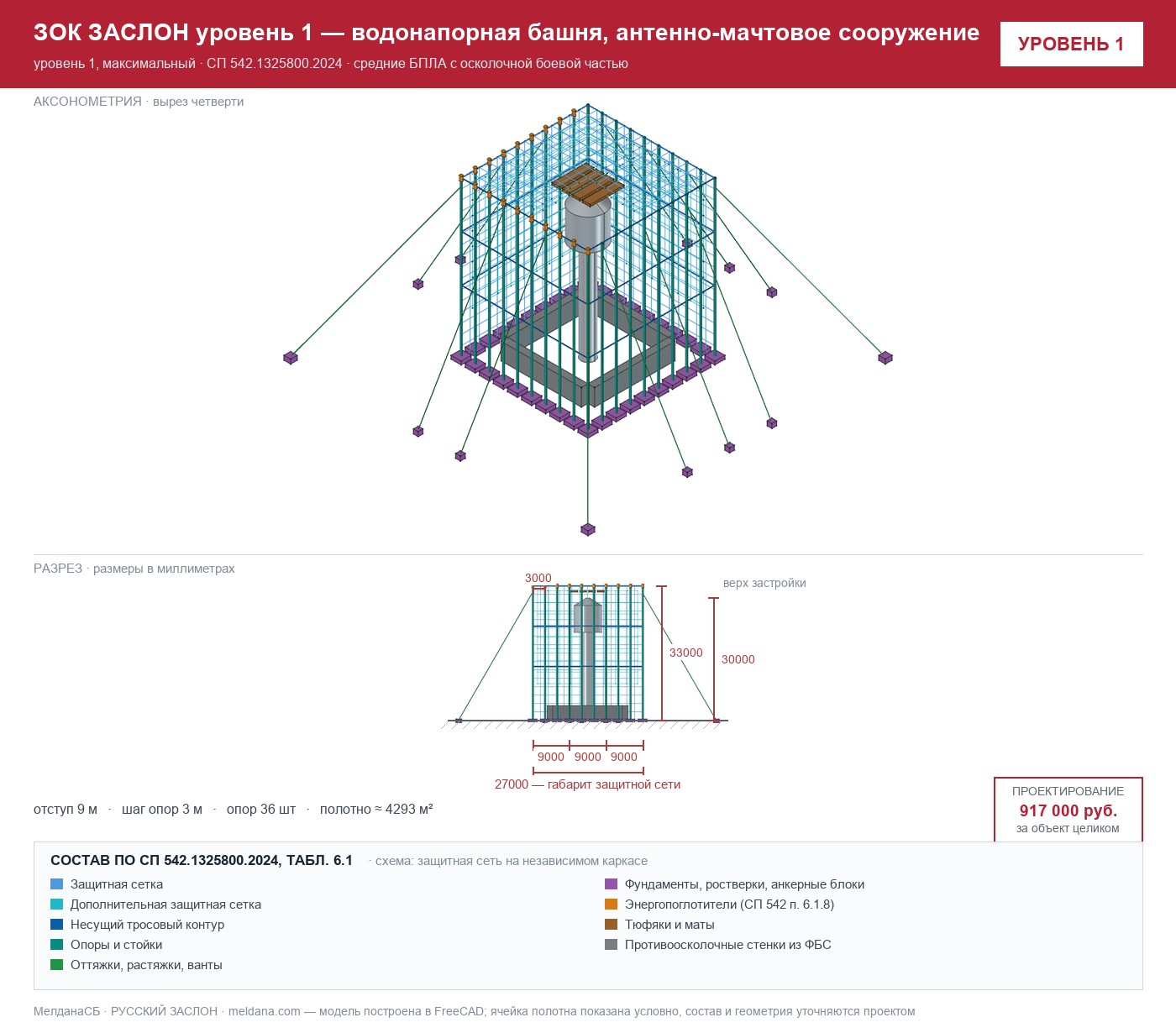

Для этого объекта расчётный уровень защиты — 3 по СП 542.1325800.2024. Расчётный класс БПЛА — лёгкий (30–100 кг, до 56 кДж); класс полотна — A+/B− — металл двойного кручения, арамид. Уровень определяется не размером сооружения, а последствиями его поражения и фактической моделью угрозы конкретной площадки.

Конструкция считается на особую комбинацию нагрузок: собственный вес + снег и ветер по СП 20.13330.2016 + таранный удар БПЛА. Все усилия воспринимает собственный несущий каркас на собственных фундаментах — нагрузка не передаётся на защищаемое сооружение (принцип независимости, п. 6.3 СП 542).

Стоимость

Для объекта из расчёта выше бюджет ЗОК — от 9,0 млн ₽ без НДС; верхний ориентир до обмеров — 12,6 млн ₽. Бюджет складывается из постоянной части 2,0 млн ₽ (проект, мобилизация, пусконаладка, сдача) и цены полотна — 11 713 ₽ за м² при площади ≈ 739 м².

Отдельно проектирование заказывается примерно за 0,3 млн ₽ — это половина доли ПИР: часто водоканалы берут сначала проект, чтобы защитить смету следующего года, а монтаж проводят после выделения средств. Работаем по 44-ФЗ и 223-ФЗ, НДС 22 %. Свой вариант можно посчитать в онлайн-калькуляторе ЗОК — он работает по той же модели, что и этот расчёт.

Сроки

Аудит и обмеры — 1–2 недели, проект по СП 542 — 2–4 недели, поставка — 2–4 недели, монтаж на этом объекте — 4–5 недель с работой на высоте. Итого от первого выезда до сдачи с исполнительной документацией — 10–20 недель. Гарантия на конструкции — 24 месяца, расчётный срок службы каркаса при плановом обслуживании — не менее 25 лет.

Полный состав работ и порядок сдачи — на странице услуги «под ключ».
